Caractéristiques
1. Port SWIM à 4 broches pour la programmation ou les tests
2. Le cristal externe peut être connecté via la prise intégrée
3. Toutes les broches du MCU sont accessibles sur les connecteurs d'extension
Appareils pris en charge Microcontrôleur STM8 en boîtier QFP64 (pas de 0,5 mm) avec brochage compatible
- STM8S207RxTx / STM8S208RxTx
- STM8Ax51x9T / STM8Ax52x9T / STM8Ax61x9T / STM8Ax62x9T

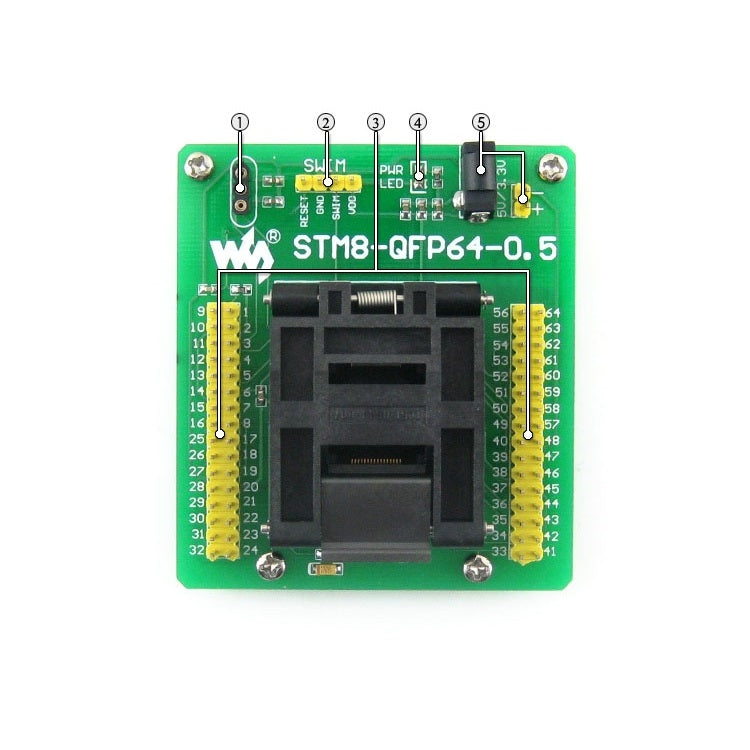

1. Douille externe en verre
- Insérez le cristal dans les trous des deux côtés, quel que soit le trou central

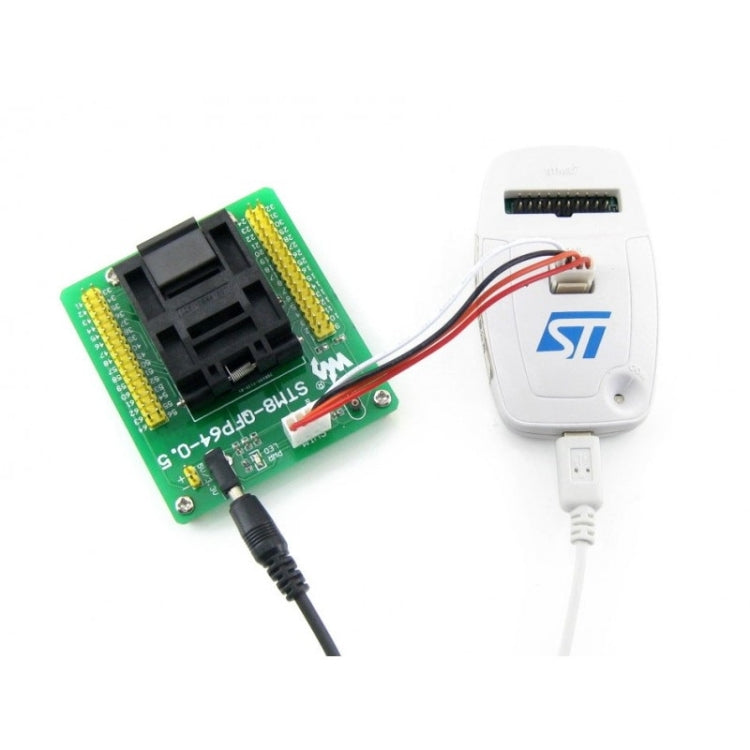

2. Porte SWIM
- Pour la programmation / le débogage / les tests
- Compatible avec ST-LINK, ST-LINK/V2, etc.
3. Connecteurs à broches connectés aux broches du MCU
- Clairement étiqueté avec les marques à bord
- Facile à tester et à étendre ultérieurement
4. Indicateur d'alimentation
5. Consommation d'énergie
- DC5V / 3,3V
Contenu du colis
1. STM8-QFP64-0,5×1
2. Câble d'alimentation USB × 1
Taille:
|
Poids du colis
|
| Poids de chaque colis |
0,10 kg / 0,22 lb
|
| Produit taille unique |
16 cm x 9 cm x 5 cm
|
| Poids d'une boîte |
9,60 kg / 21,16 lb
|
| Dimensions d'une boîte |
48 cm x 36 cm x 40 cm
|
| Comptoir de marchandises |
20GP : 385 boîtes * 96 pièces = 36 960 pièces
40HQ : 895 boîtes * 96 pièces = 85 920 pièces
|
|
