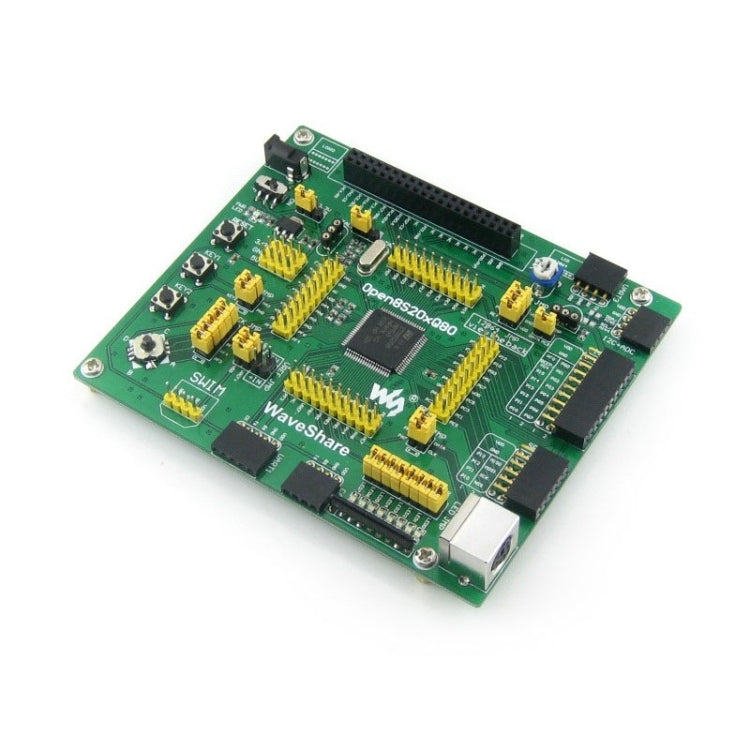

Carte de développement Waveshare Open8S208Q80 Standard, STM8

Aperçu
Open8S208Q80 est une carte de développement STM8 dotée d'un périphérique STM8S208MB comme microcontrôleur. Prend en charge une extension supplémentaire avec diverses cartes accessoires en option pour des applications spécifiques. La conception modulaire et ouverte le rend idéal pour démarrer le développement d'applications avec le microcontrôleur STM8.

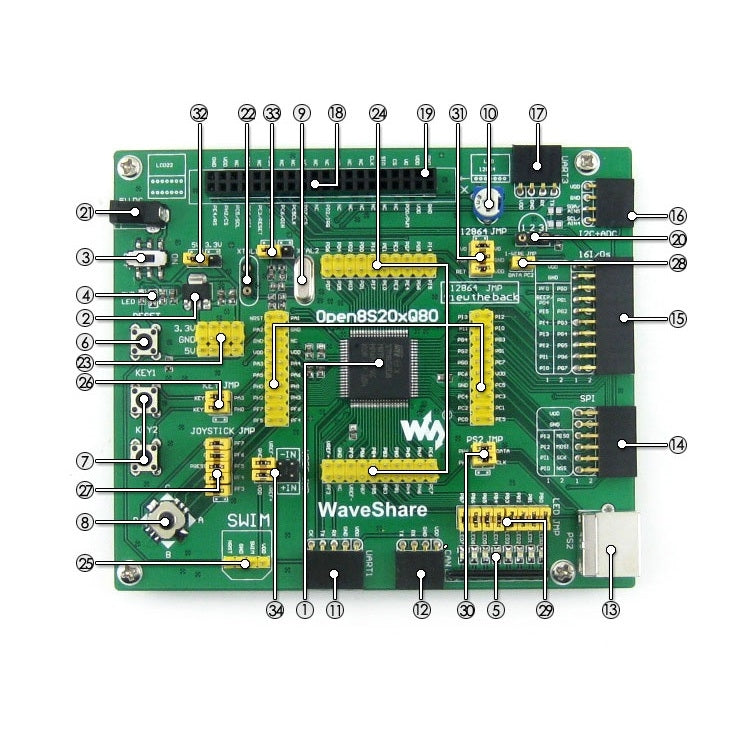

Qu'est-ce que j'ai à bord ?
1. STM8S208MB : Microcontrôleur STM8 hautes performances doté de :
- Noyau : 8 bits
- Fréquence de fonctionnement : 24 MHz (20 MIPS) max
- Tension de fonctionnement : 2,7-5,5 V.
- Paquet: LQFP80
- E/S : 68
- Mémoire : 128 Ko Flash, 6 Ko SRAM, 2 Ko EEPROM
- Interfaces de communication : 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Débogage / Programmation : SWIM
2. AMS1117-3.3 : régulateur de tension 3,3 V
3. Interrupteur d'alimentation
4. Indicateur d'alimentation
5. LED : utiles pour indiquer l'état des E/S et/ou l'état d'exécution du programme
6. Bouton de réinitialisation
7. Touches utilisateur : pour tester les entrées E/S et/ou contrôler le programme
8. Joystick : cinq positions
Oscillateur à cristal 9,8 M
10. Résistance réglable : pour le réglage du contraste du LCD12864
11. Interface UART1 : pour connecter des périphériques UART, tels que RS232, RS485, USB vers UART, etc.
12. Interface CAN : pour connecter des modules CAN
13. Interface PS/2 : pour connecter des périphériques PS/2, tels qu'un clavier et/ou une souris
14. Interface SPI : pour connecter des périphériques SPI, tels que DataFlash (AT45DBxx), carte SD, MP3, etc.
15. Interface 16 E/S : pour connecter des cartes accessoires qui utilisent le contrôle E/S, telles que FT245 USB FIFO, 8 SEG LED, etc.
16. Interface IC : pour connecter des périphériques I2C, tels que des extenseurs d'E/S (PCF8574), EEPROM (AT24Cxx), etc.
17. Interface UART3 : pour connecter des périphériques UART, tels que RS232, RS485, USB vers UART, etc.
18. Interface LCD graphique multicolore : pour connecter un écran LCD tactile multicolore de 2,2 pouces à l'aide du contrôle SPI
19. Interface LCD graphique à matrice de points : pour connecter des écrans LCD graphiques tels que le LCD12864
20. Interface 1-WIRE : V connectant des appareils 1-WIRE (package TO-92), tels qu'un capteur de température (DS18B20), un numéro d'enregistrement électronique (DS2401), etc.
Prise 21,5 V CC
22. Douille en cristal personnalisée
23. Entrée/sortie d'alimentation VCC : généralement utilisée comme sortie d'alimentation, également avec une masse commune avec d'autres cartes utilisateur
24. Connecteur à broches MCU : toutes les broches MCU sont accessibles sur les connecteurs d'extension pour une extension supplémentaire
25. Interface SWIM : pour le débogage / la programmation
26. Cavalier de la clé utilisateur
27. Cavalier du joystick
28. 1 Cavalier à FIL
29. Cavalier LED
30. Cavalier PS/2
31. Cavalier de sélection d'interface LCD
- Court-circuiter le cavalier pour l'écran LCD à matrice de points
- Ouvrir le cavalier pour l'écran LCD multicolore
32. Cavalier de sélection VDD
33. Pull Sélection Cristal
34. Cavalier de sélection VREF
35. Pour les ponts 26-30 :
- Court-circuitez le cavalier pour vous connecter aux E/S utilisées dans l'exemple de code ;
- Ouvrez le cavalier pour vous connecter à d'autres broches personnalisées via des câbles de démarrage.

Contenu du colis
1. Carte de développement Open8S208Q80 x 1
2. Câble à 4 broches x 2
3. Câble à 2 broches x 2
4. Câble d'alimentation USB x 1
5. Guide de l'utilisateur sur CD x 1
