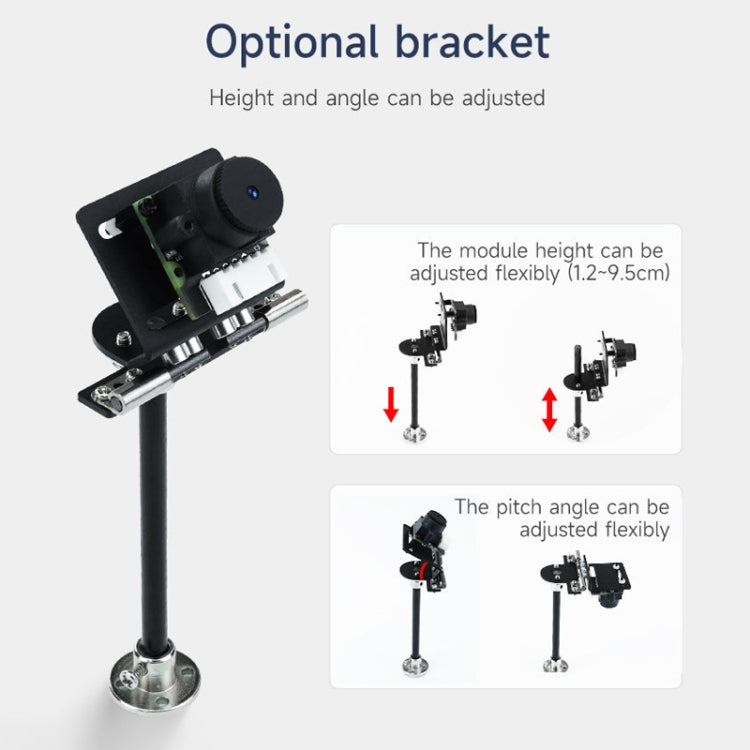

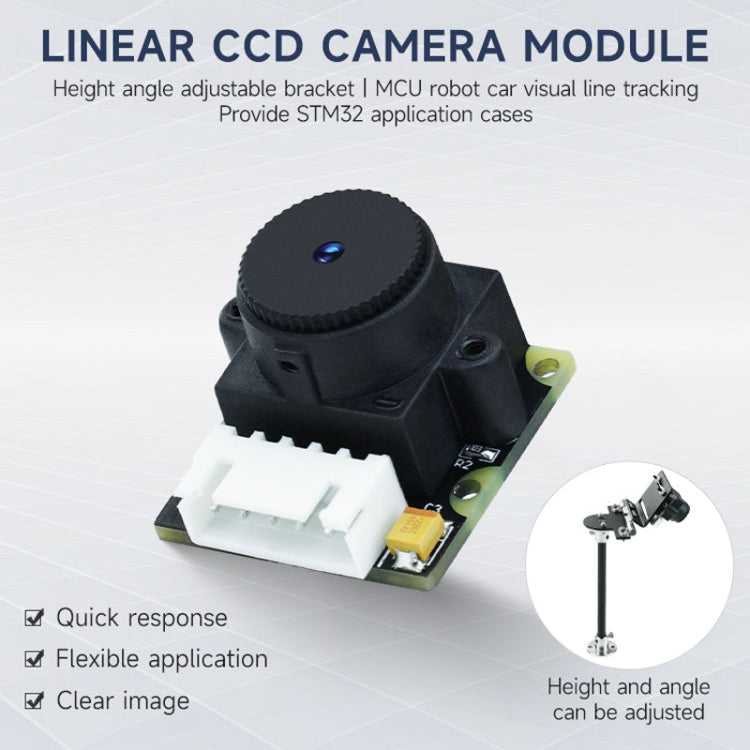

Module de caméra CCD à colonne unique Yahboom, capteur à réseau linéaire, modèle : TSL1401 + support

1. Tension de fonctionnement : DC 3,3 V-5 V
2. Signal de sortie : 128 x 1 pixel
3. Temps de réponse : 100 ms (test de routine)
4. Équipé d'un objectif : objectif sans distorsion à 56 degrés
5. Distance de détection : entre 5 et 40 cm (en raison de la lentille, elle ne convient pas aux tests d'hypermétropie à longue distance)

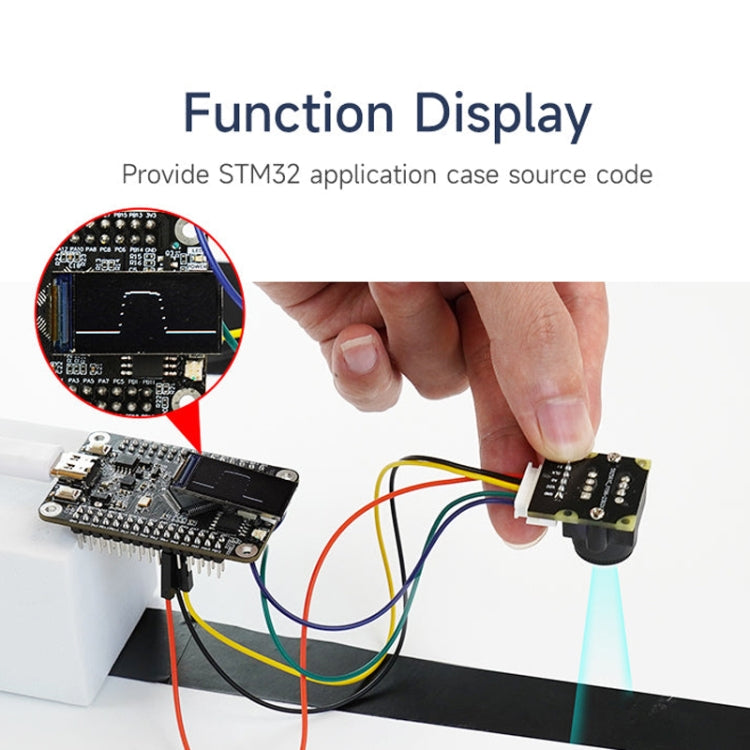

6. Occasions d'application : suivi de ligne noire par caméra CCD monopuce STM32, évitement d'obstacles, inspection de ligne multicanal et autres projets de traitement d'images électroniques

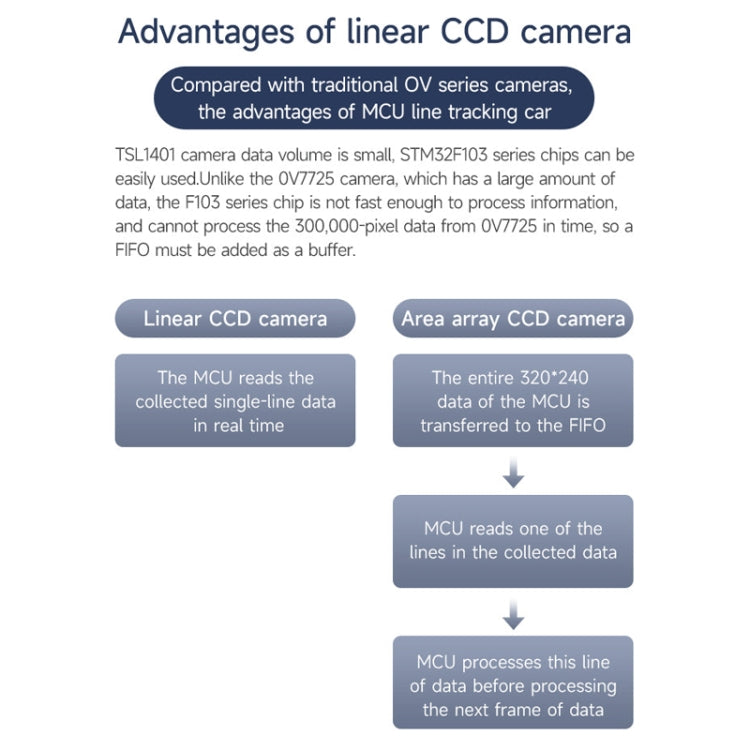

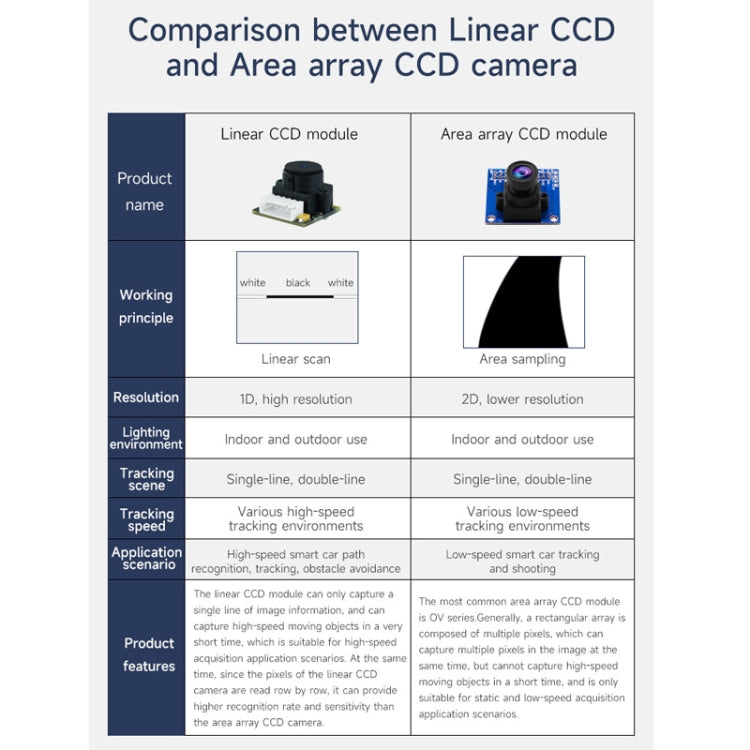

7. Le module CCD linéaire peut collecter les informations d'image de la ligne de terre et extraire les informations caractéristiques de la ligne via l'algorithme de traitement d'image, afin d'obtenir une inspection de ligne plus précise
8. Plus grande adaptabilité : l'inspection de ligne du module CCD linéaire n'est pas limitée par les conditions d'éclairage et peut être utilisée dans diverses conditions d'éclairage
9. Plus grande évolutivité : le module d'inspection de ligne CCD linéaire peut s'adapter à différents scénarios d'inspection de ligne en modifiant les algorithmes et les paramètres de traitement d'image pour obtenir des applications plus larges

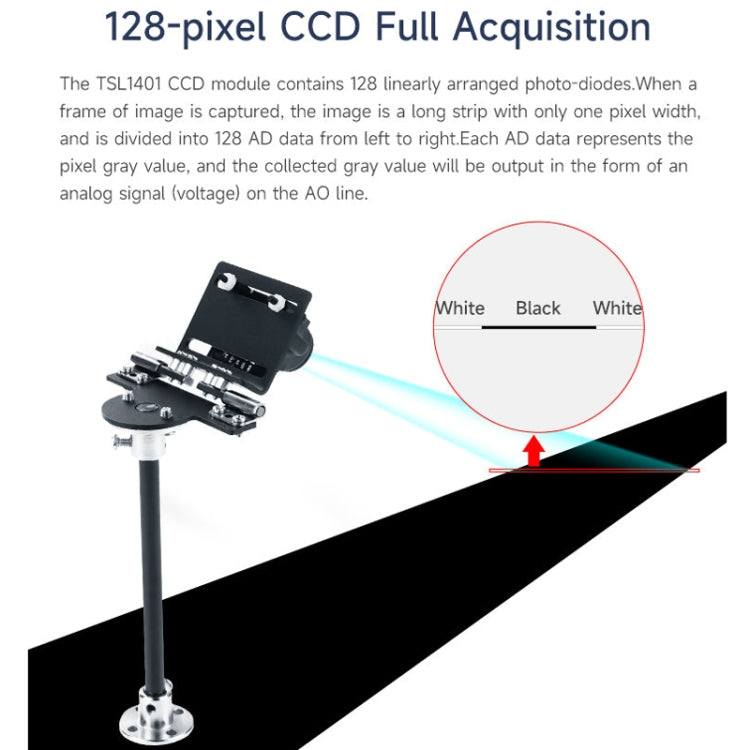

10. Le module CCD linéaire contient 128 photodiodes disposées linéairement. Lorsqu'une image est prise, l'image est une longue bande d'une largeur d'un seul pixel et est divisée en 128 données AD de gauche à droite et chaque donnée AD représente un pixel . Valeur de gris, la valeur de gris collectée sera émise sous forme de signal analogique (tension) sur la ligne AO
11. Utilisation d'un CCD à matrice linéaire de 128 pixels, tension de fonctionnement 3,3-5 V, distance de détection 5-40 cm

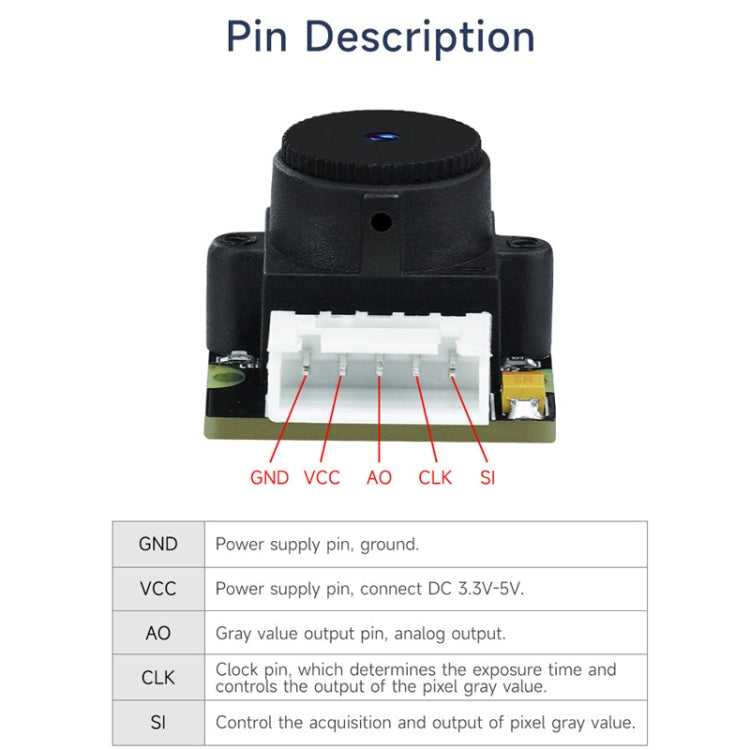

12. Interface de connexion anti-retour 5PIn-XH2.54 intégrée, la distribution des broches est GND, VCC, AO, CLK, SI

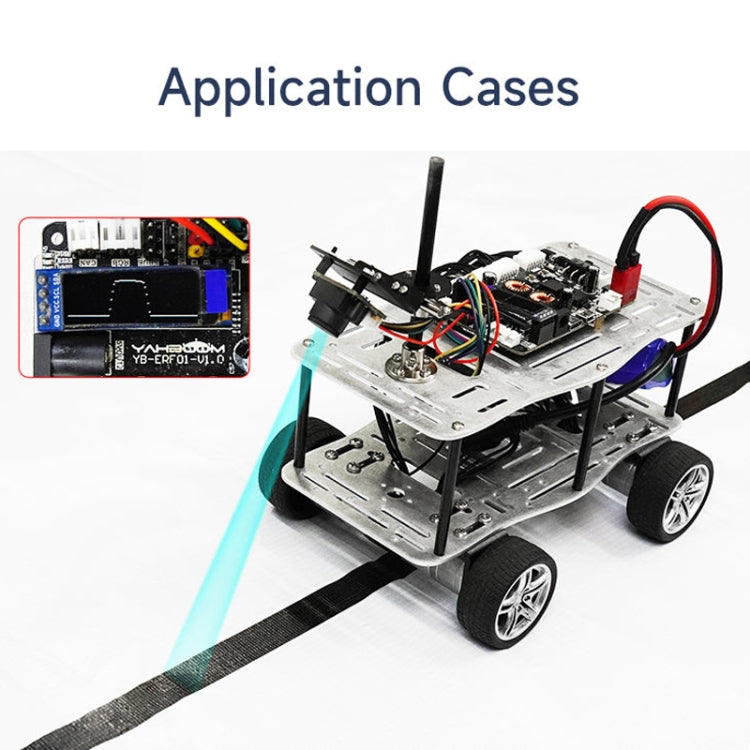

13. Suivi intelligent des voitures pour des vitesses plus élevées

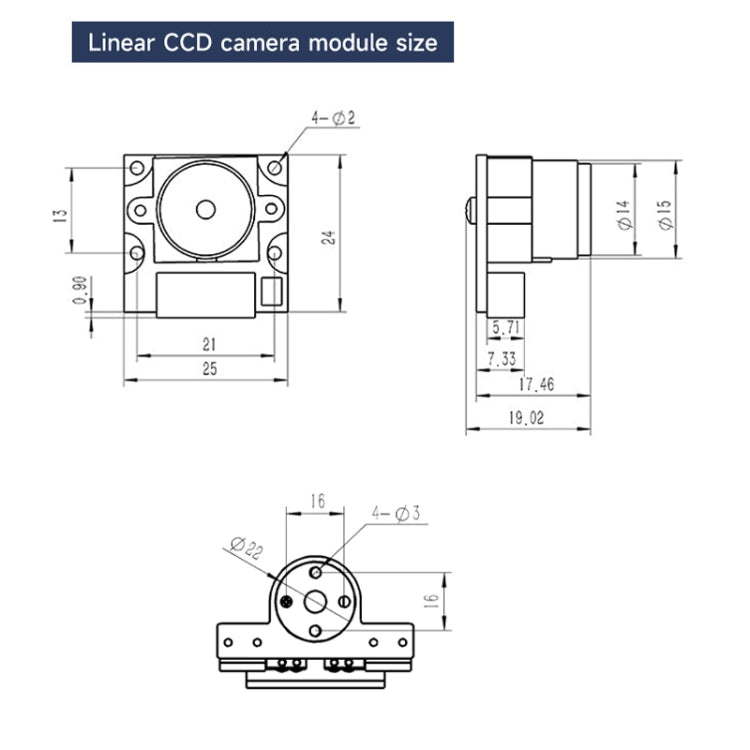

14. Dimensions : 28x26x40 mm
15. Poids : 7,2 grammes (module)

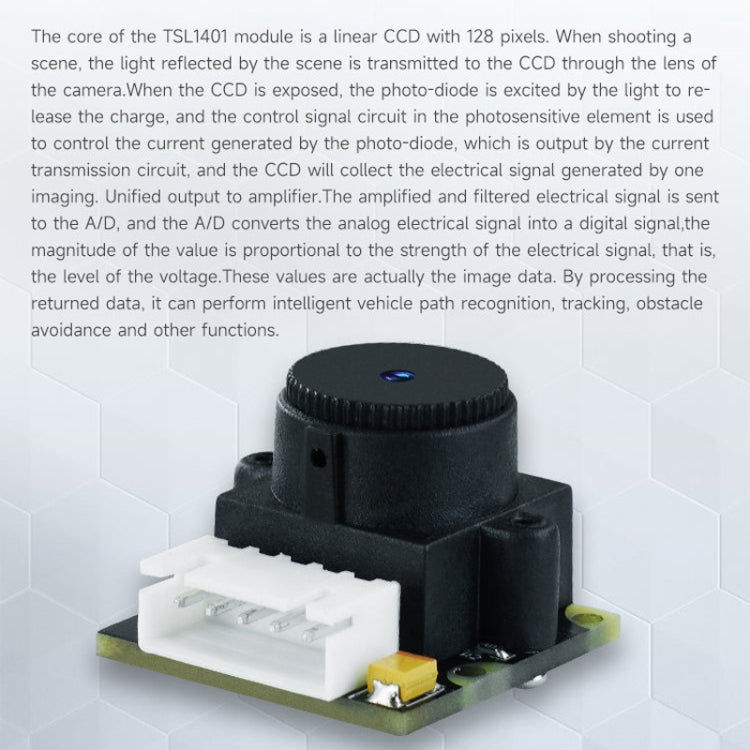

Principe de fonctionnement :
Lors de la prise de vue d'une scène, la lumière réfléchie par la scène est transmise au CCD via l'objectif de l'appareil photo. Lorsque le CCD est exposé, la photodiode est excitée par la lumière pour libérer la charge, et le courant généré par la photodiode est contrôlé par le circuit de signal. contrôle dans l'élément photosensible. La sortie du circuit de transmission, le CCD, va collecter les signaux électriques générés par une image et les transmettre à l'amplificateur de manière unifiée. Les signaux électriques amplifiés et filtrés sont envoyés à l'amplificateur /D et l'A/D convertit les signaux électriques analogiques en signaux numériques. La taille du signal est directement proportionnelle à la force du signal électrique, c'est-à-dire au niveau de tension. Ces valeurs sont en fait les données d'image. En traitant le les données renvoyées peuvent être utilisées pour la reconnaissance de trajectoire de voiture intelligente, le suivi et l'évitement d'obstacles
